产品简介：

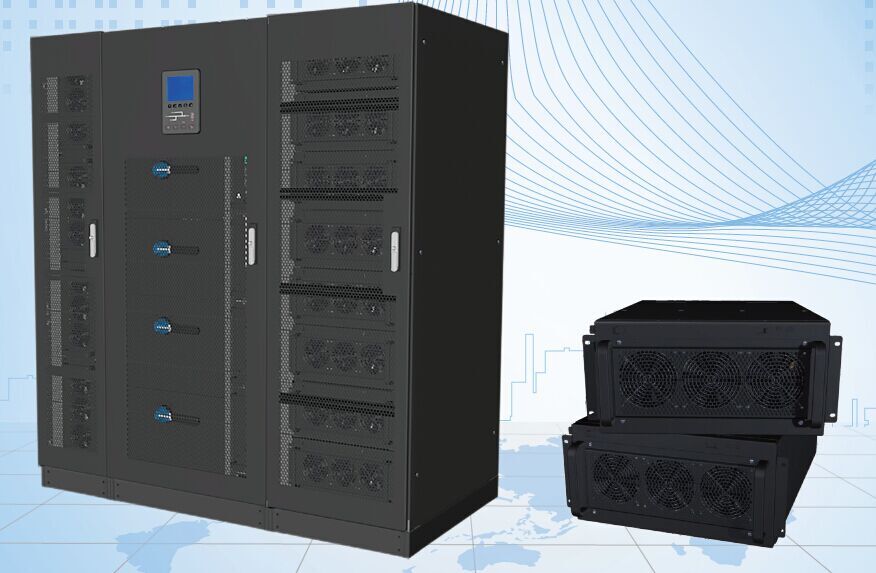

MC系列模块化UPS，功率模块由20/25/30/40/50KVA可选，单个模块高度3U，单柜最大支持12个功率模块并联达600KVA，单柜与单柜可4台并联，最大实现功率2400KVA，每个功率模块都有一个独立的DSP控制单元，一旦功率模块发生故障，立即自动脱离系统隔离，系统仍可继续运行。
性能特点：
整机效率较高，最高效率可以达到96%以上，30%负载量以上时的系统；效率大于95%，并且支持模块智能休眠功能，能提升小负载条件下的整机效率；超宽的输入电压频率范围，宽输入电压范围：138~485V；宽输入频率范围：40~70Hz，适应恶劣的电网环境，延长寿命；
电池节数可调，支持30~40节电池可调，当有电池故障时，取出故障电池后，剩余电池可继续为系统备电，模块化冗余备件设计，无单点故障；
所有功率模块都支持在线热插拔，易扩容、易维护、整机电源、风扇和重要的通讯信号采用冗余设计，可靠性更高；
输出PF可达到1，比传统UPS多带载11%；
分散控制+集中调度，功率模块内DSP负载控制，能源控制单元EMC负责调度，功能解耦，降低逻辑复杂度；
集中旁路设计，旁路模块内置独立DSP控制，可插拔维修更换，抗冲击能力强，避免多个小功率静态旁路质检的阻抗不平衡导致不均流；
LCD彩色触摸屏，全图形化显示，可支持12种语言。
全新技术特性
智能化管理界面：智能化电池管理技术，延长电池寿命；智能化自检功能，对整流器、逆变器、电池、风扇、监控，易于维护管理；黑匣子功能，每10ms记录一次数据；
超级节能环保：45%~75%负载效率>96%，25%负载效率>95%；输入功率因数=1，输入谐波电流<3%；
超强带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额；
便于安装：上下均可进出线，无需进线柜，柜内集成UPS和智能配电；
便于维护：全正面维护，UPS、旁路、配电均可在2min内维修更换；
便于改造：并机系统可共用电池系统，电池组的12V×30/32/34/36/40节设计，设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除且不影响UPS系统运行。
独特选件，一应俱全
SNMP卡
干接点卡
温湿度传感器
负载总线同步(LBS)电缆及扩展组件
热插拔配电模块
电池模块柜
技术参数：
|
型号 |
MC20-600KVA |
|
容量 |
功率模块 |
20K/25K/30K/40K/50K（可选） |
|
输入 |
输入方式 |
三相四线+接地 |
|
额定电压 |
380/400V/415/480Vac（南美可选208V） |
|
电压范围 |
208~478Vac |
|
频率范围 |
40~70Hz |
|
功率因数 |
≥0.99 |
|
旁路范围 |
380上限：25%（可选+10%、+15%、+20%）
400上限：20%（可选+10%、+15%）
415上限：15%（可选+10%）
下限：-45%(可选-20%、-30%)
旁路频率保护范围：±10% |
|
输入电流谐波 |
≤3% (100％非线性负载) |
|
输出 |
输出方式 |
三相四线+接地 |
|
额定电压 |
380/400V/415Vac |
|
功率因数 |
0.9 |
|
电压精度 |
±1% |
|
输出频率 |
市电模式 |
与输入同步；当市电频率超出最大±10%（可设置±1%、±2%、±4%、±5%）时，输出频率50×(±0.2%)Hz |
|
电池模式 |
(50/60±0.2%)Hz |
|
负载峰值比 |
3:1 |
|
切换时间 |
市电模式转旁路模式: 0ms(跟踪)；市电模式转电池模式:0ms |
|
过载能力 |
负载≤110%，60min，≤125%，维持10min，≤150%维持1min，≥150% 立即转旁路。 |
|
输出电压谐波 |
≤2%(100％线性负载) |
|
效率 |
正常模式 95% |
|
通讯界面 |
RS232、RS485、2个Intelligent Slot （智能卡插槽）、干接点 |
|
电池 |
电池电压 |
±192V\±204V\±216V\±228V\±240V DC; (32节、34节、36节、38节、40节可选) |
|
充电电压精度 |
±1% |
|
直流稳波电压 |
±1% |
|
工作环境 |
工作温度 |
0℃～40℃ |
|
相对湿度 |
0～95% non condensing |
|
储藏温度 |
-25℃～55℃ |
|
海拔高度 |
< 1500m |
|
执行标准 |
CE,EN/IEC 62040-2，EN/IEC 62040-1-1，YD/T1095-2008 |
注：产品技术参数如有更新，请以实际产品或最新参数为准。
